通風機的進、出氣聯合試驗裝置是怎樣的？如何比較和選用試驗方法？

　　答：進、出氣聯合試驗裝置如圖1所示。通風機的進風筒最小長度為2.5d1。風筒入口裝有集流器，風筒末端裝有9孔的整流器。

　　通風機的出風管長度不小于8d1，如通風機出風口為矩形，應在出風筒始端裝置一個過渡連接管，將矩形變為圓形。

　　通風機工況，可在出風筒末端用閥門或擋板調節。

　　進氣試驗方法采用的裝置和操作程序，比出氣和聯合試驗方法簡單。集流器入口斷面和進風筒內的氣流速度比較均勻。在集流器后面測量Pi，以決定通風機流量的方法，不但試驗簡便，而且計算結果準確。因此，在一般情況下，經常選用進氣試驗方法。

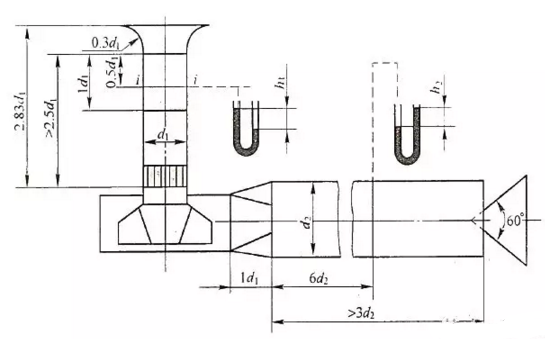

圖1進、出氣聯合試驗裝置示意圖

　　在出氣試驗方法中，出風筒內的速度均勻，用皮托管測量斷面上平均動壓，以確定通風機流量的方法比較麻煩，且準確性較差。優點是測出的流量是通風機實際排出的流量。進氣試驗方法測得的通風機入口流量，由于主軸與機殼間存在泄漏損失，則比實際排出流量略大。

　　進、出氣聯合試驗方法兼有進氣方法與出氣方法的優點，但裝置較復雜。

　　試驗風筒的橫截面積，盡可能與通風機進風口和出風口的斷面面積相等。以保證氣流速度均勻，使試驗結果準確。如必須做成兩斷面不等時，兩斷面面積的比值應在0.7-1.3倍的范圍內，并應保持過渡管有必要的長度，避免測點所在斷面出現渦區。
